SSAFY CS 스터디: 이취컴 Chapter 2-4 정리
p.90~106
메인 메모리 역할을 하는 저장장치에는 RAM과 ROM이 있지만, 보통 메인 메모리라고 하면 RAM을 의미한다.
RAM
CPU가 실행할 대상을 저장하는 부품이자, 휘발성 저장장치
↔️ 보조기억장치: 보관할 대상을 저장하는 비휘발성 저장장치
RAM의 용량이 작으면 보조기억장치로부터 실행할 프로그램을 가지고 오는 일이 잦아져 실행시간이 길어지지만
용량이 크면 많은 데이터를 미리 RAM에 올려둘 수 있기 때문에 많은 프로그램을 동시에 실행하는데 유리하다.
RAM이 필요 이상으로 커진다고 해도 반드시 컴퓨터 성능이 이에 비례하여 향상되는 것은 아니다.
RAM의 뜻
Random Access Memory
- 임의 접근: 임의의 위치에 곧장 접근 가능한 방식을 의미(= 직접 접근, direct access)
- ↔️ 순차 접근: 특정 위치에 저장된 요소에 접근하기 위해 처음부터 순차적으로 접근하는 방식
RAM의 종류
1. DRAM
시간이 지나면 저장된 데이터가 점차 사라지는 RAM
데이터 소멸을 막기 위해 일정 주기로 데이터를 재활성화해야 함
소비전력이 낮고, 저렴하고, 집적도가 높아 대용량 메모리 설계에 용이하기 때문에 일반적으로 사용한다.
2. SRAM
시간이 지나도 저장된 데이터가 사라지지 않는 RAM(물론 휘발성이라 전원 나가면 데이터 소실됨)
DRAM보다 빠르지만, 소비 전력 크고 비싸며, 집적도가 낮아 대용량보단 속도가 빨라야 하는 캐시 메모리에 사용된다.
3. SDRAM
클럭 신호와 동기화된, 발전된 형태의 DRAM (SRAM + DRAM 합성어 아님 주의)
클럭 타이밍에 CPU와 정보를 주고받을 수 있음
= SDR SDRAM
4. DDR SDRAM
대역폭을 넓혀 속도를 빠르게 만든 SDRAM
SDRAM보다 전송 속도가 두 배 가량 빠름
대역폭: 데이터를 주고받을 길의 너비
DDR2 -> DDR의 2배, SDR의 4배
DDR3 -> DDR2의 2배, SDR의 8배
DDR4 -> DDR3의 2배, SDR의 16배
DDR5
qriosity@server:~$ sudo dmidecode -t memory
# dmidecode 3.5
Getting SMBIOS data from sysfs.
SMBIOS 3.5.0 present.
Handle 0x0010, DMI type 16, 23 bytes
Physical Memory Array
Location: System Board Or Motherboard
Use: System Memory
Error Correction Type: None
Maximum Capacity: 64 GB
Error Information Handle: 0x000F
Number Of Devices: 2
Handle 0x0013, DMI type 17, 92 bytes
Memory Device
Array Handle: 0x0010
Error Information Handle: 0x0012
Total Width: 64 bits
Data Width: 64 bits
Size: 32 GB
Form Factor: SODIMM
Set: None
Locator: DIMM 0
Bank Locator: P0 CHANNEL A
Type: DDR5
Type Detail: Synchronous Unbuffered (Unregistered)
...
메모리에 바이트를 밀어 넣는 순서 - 빅 엔디안과 리틀 엔디안
현대 메모리는 데이터를 바이트 단위로 저장하고 관리
메모리는 데이터를 CPU로부터 4바이트 또는 8바이트의 워드 단위로 받아들인다.
이후, 여러 바이트로 구성된 데이터를 여러 주소에 나누어 저장한다.
- Ex. 한 주소에 1바이트씩을 저장하는 메모리는 4바이트를 4개 주소에 걸쳐 저장
이 때, 연속된 바이트 를 어떤 순서로 저장하는지에 따라 빅 엔디안과 리틀 엔디안으로 나뉜다.
빅 엔디안
낮은 번지의 주소에 상위 바이트부터 저장하는 방식
메모리 값을 사람이 직접 읽거나, 디버깅 시 편리하다는 장점이 있다.
리틀 엔디안
낮은 번지의 주소에 하위 바이트부터 저장하는 방식
메모리 값을 사람이 직접 읽기엔 불편하지만, 수치 계산이 편리하다.
바이 엔디안
빅 엔디안과 리틀 엔디안 중 하나를 선택할 수 있도록 설계된 컴퓨터 환경 방식
- MSB: 숫자의 크기에 가장 큰 영향을 미치는 비트
- LSB: 숫자의 크기에 가장 작은 영향을 미치는 비트
즉, 빅 엔디안은 MSB부터 저장하고, 리틀 엔디안은 LSB부터 저장한다.
캐시 메모리
CPU의 연산 속도와 메모리 접근 속도의 차이를 줄이기 위해 그 사이에 두는 SRAM 기반의 저장장치
CPU가 메모리에 접근하는 속도는 CPU가 레지스터에 접근하는 속도보다 느리기 때문에,
CPU와 메인 메모리 사이에 캐시 메모리를 두어 CPU가 자주 참조하는 데이터를 미리 저장해 둠으로써 성능을 향상시킨다.
캐시 메모리의 크기 또한 CPU 성능에 영향을 미친다.
- L1: 코어와 가장 가까운 캐시 메모리
- L2: L1보다 크고 느린 캐시 메모리
- L3: L2보다 크고 느린 캐시 메모리
일반적으로 L1, L2는 코어 내부에, L3는 코어 외부에 위치한다.
CPU는 L1 캐시부터 순차적으로 탐색하여 데이터를 찾는다.

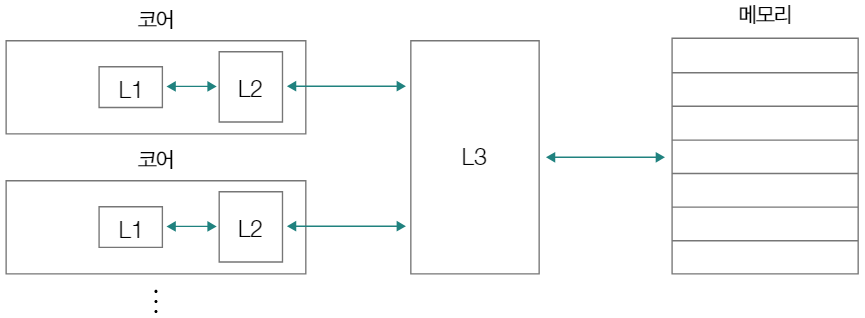

멀티코어 프로세서에서의 캐시 구조
멀티코어 CPU에서는 각 코어가 독립적인 L1, L2 캐시를 가지며, L3 캐시는 코어들이 공유한다.

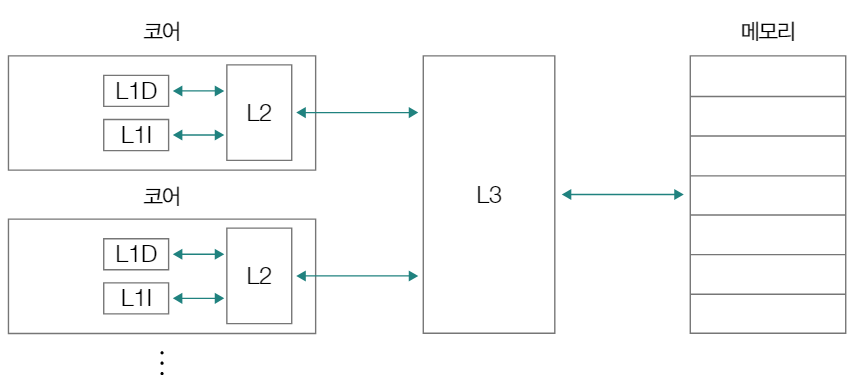

분리형 캐시
L1 캐시는 명령어만 저장하는 L1I와 데이터만 저장하는 L1D로 나뉘기도 한다.
이러한 유형의 캐시 메모리를 분리형 캐시라고 한다.
캐시 히트와 캐시 미스
캐시 메모리는 CPU가 사용할 법한 것을 저장한다.
- 캐시 히트: 캐시 메모리가 예측하여 저장한 데이터가 CPU에 의해 실제로 사용되는 경우
- 캐시 미스: 틀린 예측으로 인해 CPU가 메모리로부터 직접 데이터를 가져와야 하는 경우
- 캐시 적중률: 캐시가 히트되는 비율
범용적으로 사용되는 컴퓨터의 캐시 적중률은 85~95% 이상
참조 지역성의 원리
CPU가 사용할 법한 데이터를 예측하는 방법?
👉 참조 지역성의 원리에 따라 메모리로부터 가져올 데이터를 결정한다.
- 시간 지역성: CPU는 최근에 접근했던 메모리에 다시 접근하려는 경향이 있다.
- Ex. 변수: 여러번 반복 접근하여 사용됨
- 공간 지역성: CPU는 접근한 메모리 근처에 다시 접근하려는 경향이 있다.
- Ex. 배열: 순차 접근 여부에 따라 실행속도가 달라짐
캐시 메모리의 쓰기 정책과 일관성
CPU가 캐시 메모리에 데이터를 쓸 땐, 캐시 메모리에 새롭게 쓰여진 데이터와 메모리 상의 데이터가 일관성을 유지해야 한다.
메모리 1000번지의 값 200을 캐싱해둔 상태에서, CPU가 200을 300으로 변경하고자 하는 경우
- 메모리만 300으로 바꿔버리면 캐시 참조 시 200이 읽히는 문제 발생
따라서 다음의 방식을 사용한다.
- 즉시 쓰기: 캐시 메모리와 메모리에 동시에 쓰는 방법
- 장점: 메모리를 항상 최신으로 유지하여 일관성 깨짐을 방지할 수 있다.
- 단점: 데이터를 쓸 때마다 메모리를 참조해야 함 -> 버스 사용 시간, 쓰기 시간 늘어남
- 장점: 메모리를 항상 최신으로 유지하여 일관성 깨짐을 방지할 수 있다.
- 지연 쓰기: 캐시에만 써두고, 추후 수정된 데이터를 메모리에 한 번에 반영하는 방법
- 장점: 메모리 접근 횟수 줄어듦 -> 즉시 쓰기 방식에 비해 속도 빠름
- 단점: 메모리와 캐시 간 일관성이 깨질 수도 있음
- 장점: 메모리 접근 횟수 줄어듦 -> 즉시 쓰기 방식에 비해 속도 빠름
좀 더 딥하게 가자면, 각 코어 내의 캐시 일관성까지 따져야 할 경우도 존재한다.
각 코어 내 L1, L2 캐시에 들은 값들이 동기화되어 있지 않다면...? 아앗...!
이를 위해 캐시 일관성 프로토콜이라는 것이 있다... 정도로 넘어가자.
결론: 캐싱이 지닌 양날의 검
캐시 메모리를 사용한다는 것은, 데이터 접근 측면에서 어느정도 빠른 성능을 보장할 수 있지만,
동시에 데이터 일관성을 유지하기 위한 책임이 따른다.
